1 Funktionsweise optimierer

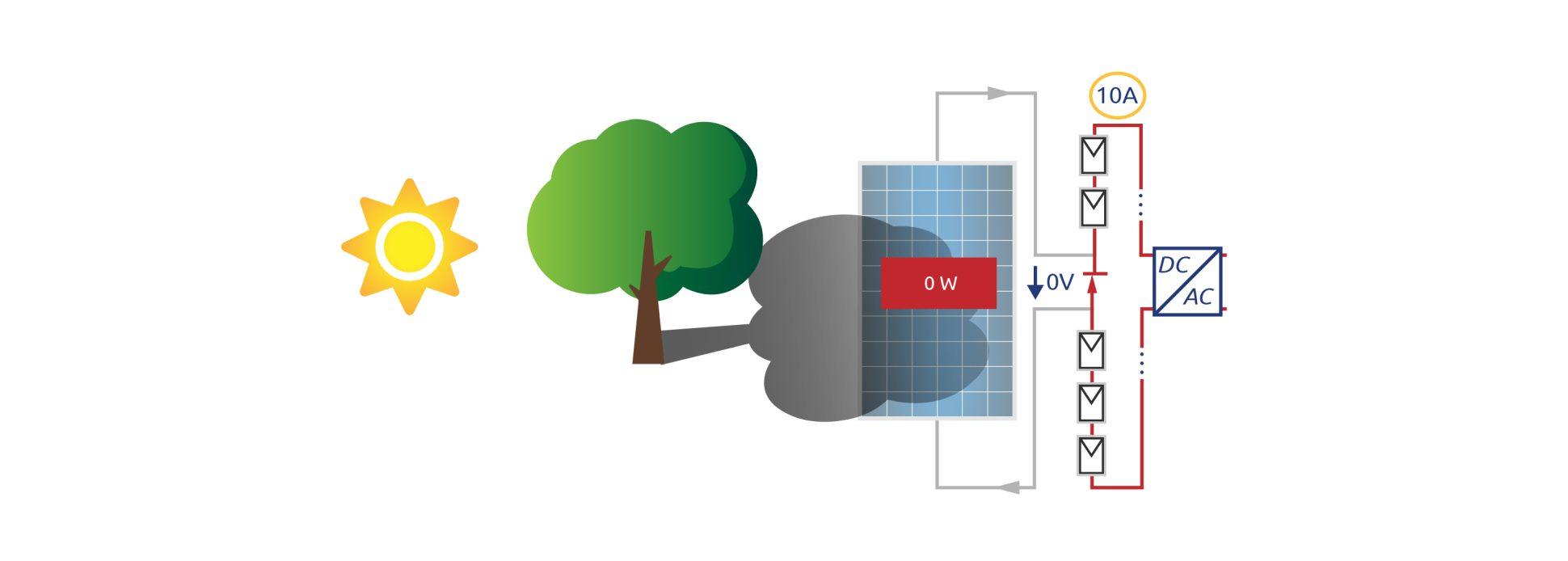

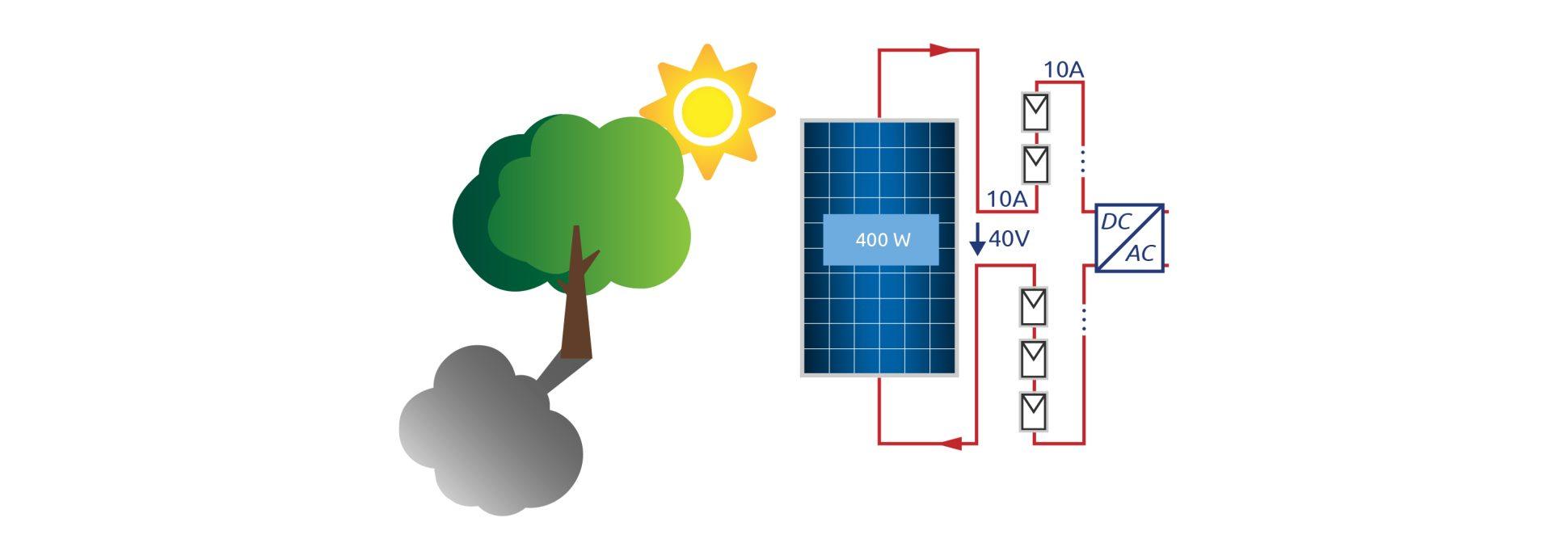

Optimierer lösen das Problem unterschiedlicher Einstrahlung im Strang. Konkret also bei Verschattungen, unterschiedlicher Ausrichtung oder Modulneigung.
Wenn innerhalb eines Strangs bestimmte Module weniger Sonneneinstrahlung abbekommen, können diese auch nur einen verringerten Strom erzeugen. Damit diese nicht mittels Bypassdiode überbrückt werden müssen oder den ganzen Strang ausbremsen, können Optimierer von BRC zielgerichtet an betroffene Module angeschlossen werden.

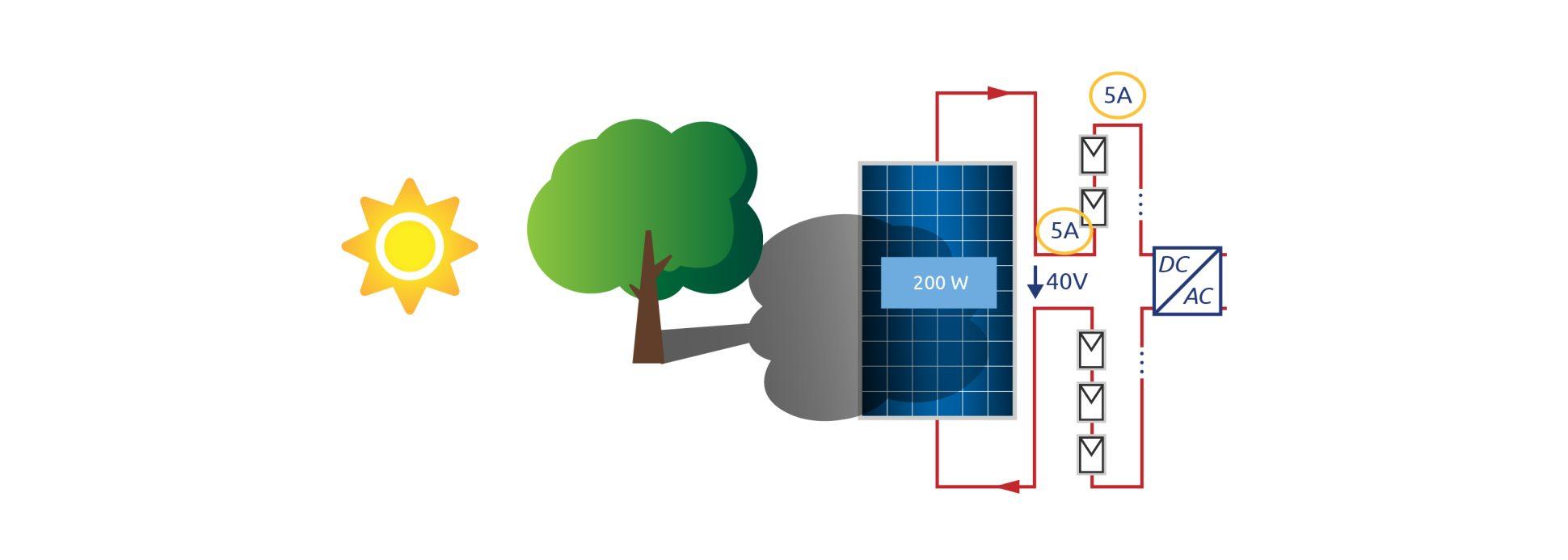

Der Optimierer reduziert dann entsprechend die Ausgangsspannung des Moduls, um den Strom auf das Level der nicht betroffenen Module zu bringen. Damit wird sichergestellt, dass immer die maximale Energie in das System eingespeist wird und keine Hot Spots entstehen, die die Module zerstören könnten.
Weitere Informationen zu den Anwendungsfällen findest du in unserer Videoreihe unter folgendem Link:
Die Optimierer von BRC müssen nur an betroffene Module angeschlossen werden. Solltest du jedoch die Monitoringfunktion des M600-M nutzen wollen, müssen pro Strang mindestens 4 Optimierer verwendet werden.

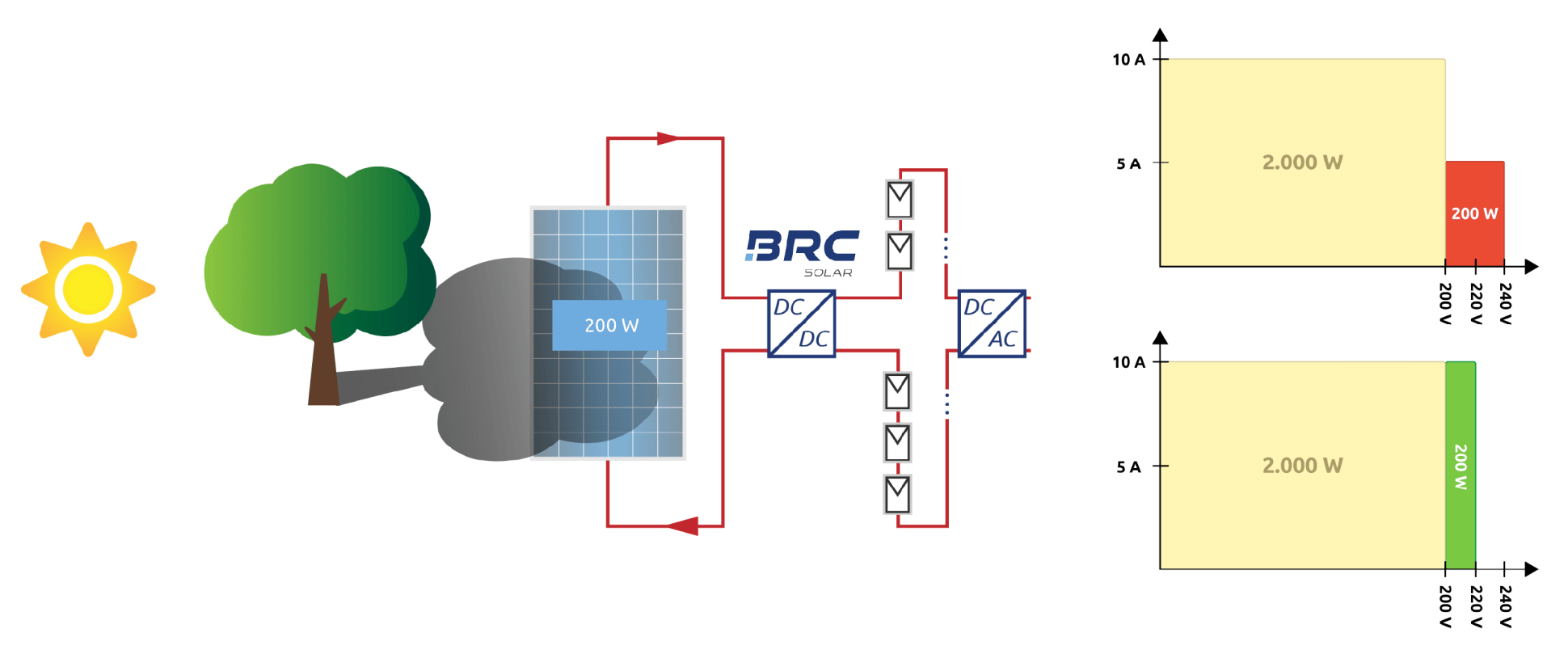

Unser Optimierer erhöht den Strom am betroffenen Modul, damit am Ausgang des Optimierers der gleiche Strom fließt wie bei allen übrigen Modulen im Strang. Damit wird sichergestellt, dass kein Modul die übrigen ausbremst.
Um die Funktionalität unseres Optimierers zu zeigen, haben wir einen Live-Daten-Vergleich zwischen einer nicht optimierten und einer mit BRC optimierten Anlage gemacht. Das Video findest du hier:
Live-Daten Vergleich mit und ohne Leistungsoptimierer – BRC Solar (youtube.com)
Beim globalen MPPTracking sucht der Wechselrichter innerhalb seines Strangs den besten Arbeitspunkt. Da Module mit geringerer Einstrahlung den Strom des Strangs reduzieren würden, arbeitet der MPPTracker des Wechselrichters hier dagegen und erhöht den geforderten Strom. Da die Module diesen geforderten Strom nicht erbringen können, werden die in den Anschlussdosen installierten Bypassdioden aktiv und überbrücken das Modul. So reduziert das Modul nicht mehr den Strangstrom. Jedoch wird die restliche Energie des diffusen Lichts beim Modul in Wärme umgewandelt. Es entstehen Hot Spots auf den Zellen, die das Modul über längere Zeit beschädigen und zu einer Reduktion der Lebensdauer führen.
Durch die Verwendung des Optimierers wird diese Hot Spot-Entstehung verhindert. Statt dass die Bypassdioden durch das Globale MPPTracking aktiviert werden, aktiviert sich nun der Optimierer und stellt sicher, dass am Ausgang des Optimierers der geforderte Strom des Wechselrichters fließt. Die restliche Energie des diffusen Lichts kann weiter genutzt werden und es entstehen keine Hot Spots.
Grundsätzlich gibt jedes elektronische Gerät im Betrieb elektromagnetische Signale ab. Für Geräte aus der Photovoltaik gibt es zu diesem Thema Normen, die den Grenzwert für unsere Geräte klar definieren. Diese Grenzwerte halten all unsere Geräte ein. Weitere Informationen zu den Normen, die wir einhalten, findest du auf den Datenblättern unserer Produkte.
Eine Bypassdiode wird erst dann aktiviert, wenn die Spannung sich an einem Modul umkehrt. Dies passiert, wenn mehr Strom von einem Modul bzw. einer Zelle abverlangt wird, als es liefern kann. In diesem Fall wirkt die Zelle als Verbraucher und es entsteht am betroffenen Modul an der Stelle ein Hotspot. Die aktive Bypassdiode verhindert daher keine Hotspots. Das MPPTracking des Optimierers sorgt dafür, dass die betroffene Zelle weiterhin Leistung liefert und nicht verbraucht, was Hotspots der Zellen vermeidet.
2 Spezifische Fragen M500
Wir geben eine Garantie von 25 Jahren auf den Einkaufspreis der Optimierer.
Wenn du das Zertifikat unserer BRCademy erhalten hast, erhältst du zusätzlich eine Austauschpauschale im Problemfall.
– Sofort einsatzbereit ohne Initialisierung (Plug & Play)
– Keine störenden Funkverbindungen
– Wechselrichterunabhängig / Systemunabhängig
– Maximale Effizienz durch patentierte Abschaltautomatik (Inaktiver Zustand der Leistungselektronik, sobald kein Optimierungsbedarf vorliegt)
– Maximaler Wirkungsgrad dank Ultra Fast MPPT (20-mal schnelleres Schalten)
– Hochwertige Komponenten (Original Stäubli MC4 Stecker)
– Muss nur an betroffene Module angeschlossen werden
Bitte die aktuelle Version des Datenblatts zum jeweiligen Produkt beachten. Die Datenblätter, Installationshinweise etc. findest du hier:
3 Spezifische Fragen M600-M
Wir geben eine Garantie von 25 Jahren auf den Einkaufspreis der Optimierer.
Wenn du das Zertifikat unserer BRCademy erhalten hast, erhältst du zusätzlich eine Austauschpauschale im Problemfall.
– Keine störenden Funkverbindungen, Datenübertragung über Powerline (DC-Leitung)
– Einfache Installation und Einrichtung des Gesamtsystems (Plug & Play beim M600 Optimierer und Montageplatte/Wandhalterung beim BRConnect)
– Einfache, übersichtliche Bedienung und Einrichtung der BRC Power Manager APP (z.B. Modulzuweisung über einfaches Drag & Drop)
– Überwachung der PV-Anlage auf Modulebene
– Teilausstattung und patentierte Inaktivität auch mit Monitoring weiterhin möglich (Mindestanzahl von 4 Optimierern pro Strang)
– Keine anfallenden Lizenzgebühren für die volle Nutzung der APP
Bitte die aktuelle Version des Datenblatts zum jeweiligen Produkt beachten. Die Datenblätter, Installationshinweise etc. findest du hier:
Die Kommunikation findet via Powerline, also über das DC-Kabel statt. Die Optimierer modellieren ihre Leistungsdaten auf die Strangleitung und das BRConnect liest diese kontaktlos aus.
Neben dem M600-M wird ein BRConnect benötigt. Dieses erfasst die Daten für bis zu 3 Stränge und sendet diese via Ethernet oder Wifi-Verbindung an unsere Cloud. Zum Anzeigen sowie Einrichten der Anlage wird die BRC Power Manager App benötigt.
4 Spezifische Fragen BRConnect

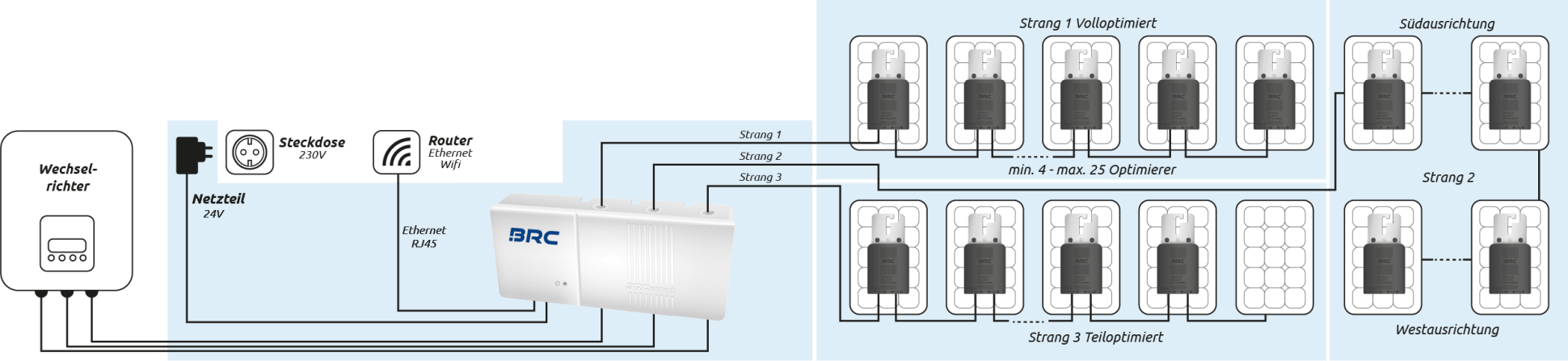

Der BRConnect wird direkt beim Wechselrichter installiert. Hierzu liegt jedem BRConnect eine Wandhalterung bei, welche an die Wand montiert wird. Der BRConnect wird dann einfach auf die Waldhalterung gesteckt.
Im Moment ist keine Umsetzung einer lokalen Schnittstelle vorgesehen.
Es wird eine Verbindung zum Internet, via Ethernet oder Wifi benötigt.
5 Spezifische Fragen Power Manager App
Es fallen keine zusätzlichen Gebühren zur Nutzung der App an.
Hierzu haben wir ein kurzes Erklärvideo erstellt. Dieses findest du unter dem folgenden Link:
Hierzu haben wir ein kurzes Erklärvideo erstellt. Dieses findest du unter dem folgenden Link:
Teil 02: Einrichtung einer Anlage – Power Manager App BRC Solar
Hierzu haben wir ein kurzes Erklärvideo erstellt. Dieses findest du unter dem folgenden Link:
6 Besonderheiten Installation Optimierer
Der Anschluss der Optimierer ist über 4 Steckverbindungen möglich. Dabei ist folgende Reihenfolge zu beachten: Zunächst müssen die kurzen Kabel des Optimierers mit dem Modul verbunden werden. Danach werden die langen Kabel mit dem Vorgänger-, bzw. dem Nachfolger-Modul, bzw. -Optimierer verbunden.
Für die Installation haben wir einen One-Pager mit wichtigen Installationshinweisen erstellt. Diesen findest du unter folgendem Link:
Im Moment ist ein Optimierer pro Modul vorgesehen. Einen Doppeloptimierer, an welchen man zwei Module gleichzeitig anschließen kann, gibt es aktuell nicht.
Wichtig ist, dass der Wechselrichter über Globales MPPTracking verfügt. Darüber hinaus sollte bei einer Volloptimierung darauf geachtet werden, dass 17 Ampere Eingangsstrom vom Wechselrichter nicht überschritten werden.
Um festzustellen, ob der entsprechende Wechselrichter kompatibel ist, empfehlen wir einen kurzen Blick in unsere Kompatibilitätsfreigaben mit den Wechselrichtern. Diese findest du unter dem folgenden Link:
Kompatible Wechselrichter – BRC Solar GmbH (brc-solar.de)
Falls der gewünschte Wechselrichter nicht dabei ist, empfehlen wir die Verwendung unseres Wechselrichter Checkers:
Wechselrichter Checker – BRC Solar GmbH (brc-solar.de)
Außerdem: Unsere Optimierer sind nicht mit SolarEdge Systemen kombinierbar.
Das beste Indiz ist ein Leerlaufspannungstest. Unser Optimierer gibt im Leerlauf die Leerlaufspannung des Moduls zurück. Wenn also die Leerlaufspannung des Strangs mit der erwarteten Leerlaufspannung der Module multipliziert mit der Anzahl der Module im Strang übereinstimmt, sind alle Optimierer funktionsfähig und korrekt installiert.
– Schutzleiterwiderstand- und Leerlaufspannungsmessung können ohne Probleme durchgeführt werden.
– Ein Kurzschlussstromtest, darf bei Verwendung von Optimierer NICHT durchgeführt werden. Dieser kann zu einer Zerstörung der Optimierer führen.
– Bei einer Isolationsmessung ist auf die Pole zu achten, sonst kommt es zu einem Kurzschluss. Die Pole dürfen sich nicht berühren.
Beim manchen PV-Messgeräten muss der Auto-Modus für die Inbetriebnahme abgeschaltet werden, da sonst eine automatische Kurzschlussstrommessung durchgeführt wird.
Strang+ des Optimierers muss mit +Eingang beim Wechselrichter, Strang- des Optimierers muss mit dem –Eingang beim Wechselrichter verbunden werden.
Alles, was bei einer Installation bzw. Inbetriebnahme einer Anlage mit Optimierern wichtig ist, haben wir auf einem gesonderten One Pager zusammengefasst. Diesen findest du unter dem folgenden Link:
7 Kompatibilitäten Wechselrichter / Module
Grundsätzlich ist der BRC-Optimierer mit allen gängigen Wechselrichtern kompatibel, die über ein globales MPPTracking verfügen. Mit einigen haben wir einseitige bzw. beidseitige Kompatibilitätstests durchgeführt. Eine Auflistung der Wechselrichterfirmen findest du hier:
Kompatible Wechselrichter – BRC Solar GmbH (brc-solar.de)
Zusätzlich haben wir einen Wechselrichter Checker erstellt. Dieser gibt an, ob bei dem von dir eigegebenen Wechselrichter-Daten eine problemlose Vollausstattung möglich ist. Diesen Checker findest du unter folgendem Link:
Hierfür haben wir einen Modul Checker entwickelt. Du musst nur die Nennleistung, den Kurzschlussstrom sowie die Leerlaufspannung und den Temperaturkoeffizienten eingeben und erhältst die Rückmeldung, ob du unsere Optimierer verwenden kannst. Den Checker findest du unter folgendem Link:
BRC Solar Module Compatibility (brc-solar.de)
Die notwendigen Daten findest du auf dem Datenblatt des Moduls.
Solange der Wechselrichter über globales MPPTracking verfügt, ist die Verwendung auch mit einem 1-phasigen Wechselrichter möglich.
Solange der Wechselrichter über globales MPPTracking verfügt, ist die Verwendung auch mit einem Hybrid-Wechselrichter möglich.
Bei einem Mikrowechselrichter werden die Module nicht in Reihe, sondern einzeln parallel an den Wechselrichter geschaltet. Die Verwendung eines Optimierers ist in Kombination mit einem Mikrowechselrichter also nicht notwendig.
Nein, wir empfehlen bei allen Wechselrichtermarken das Schattenmanagement, sofern vorhanden, aktiviert zu lassen.
8 Planungsfragen
Unser Optimierer ist in Planungs-Tools wie PV Sol oder dem Solar.Pro.Tool vorhanden und kann in die Anlage eingeplant werden.
Wir haben eine Reihe von Tools, die den Installateur bereits bei der Planung unterstützen sollen:
Hier kannst du einfach überprüfen, ob du unsere Optimierer bei deinem Modul verwenden kannst.
Link: BRC Solar Module Compatibility (brc-solar.de)
Hier kannst du einfach überprüfen, ob eine Vollausstattung mit diesem Wechselrichter möglich ist. Wichtig hierbei ist, dass der Wechselrichter über globales MPPTracking verfügt.
Link: Wechselrichter Checker – BRC Solar GmbH (brc-solar.de)
Mit diesem Tool kannst du schnell überprüfen, ob die notwendige Mindestspannung deines Wechselrichters auch unter der Verwendung von Optimierern eingehalten wird.
Beim BRC Optimierer müssen nur die betroffenen Module mit einem Optimierer ausgestattet werden. Falls die Monitoringfunktion verwendet wird, müssen mindestens 4 Module pro Strang mit einem Optimierer ausgestattet sein.
Hierzu haben wir folgende Übersicht erstellen lassen, die die Beeinträchtigung der Module bei Kombination unterschiedlicher Ausrichtung/Dachneigung darstellt. Wir empfehlen eine Optimierung, wenn die prozentualen Erträge der beiden Modulausrichtungen um 5 % oder mehr voneinander abweichen.

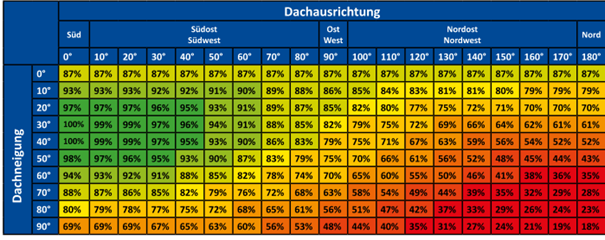

Die Zeilen der Grafik zeigen unterschiedliche Dachneigungen ab 0° (0° = liegend).
Die Spalten der Grafik zeigen unterschiedliche Ausrichtungen ab 0° (0° = perfekte Südausrichtung).
Eine Mindestanzahl an Optimierern ist nur bei Verwendung der Monitoringfunktion notwendig. Hier müssen mindestens 4 Module pro Strang mit einem Optimierer ausgestattet sein.
Durch die Verwendung unserer Optimierer ist auch die Kombination von verschiedenen Modultypen im gleichen Strang möglich.
Da der Optimierer immer den verringerten Strom auf das Level der übrigen Module bringt, ist es wichtig, die Module mit dem kleineren MPP-Strom mit einem Optimierer auszustatten.
Der Einsatz unserer Optimierer ist für parallele Stränge nicht freigegeben. Da die Spannung in Parallelschaltungen immer in beiden Strängen aufrecht gehalten wird, sind die folgenden Optionen möglich:
Option 1
Sobald eines der Module innerhalb eines parallel geschalteten Strangs geringeren Strom als die anderen Module produziert, wird der Strom des betroffenen Strangs auf den geringeren Strom des schwächsten Moduls gedrosselt. Dies resultiert daraus, dass bei den beiden parallel geschalteten Strängen die Spannung vorgegeben wird. Daher werden weder Bypassdioden noch Optimierer aktiviert. (Spannung ist innerhalb Parallelschaltungen führend)
Option 2
Sobald eines der Module aufgrund der geringeren Einstrahlung Optimierungsbedarf hat, aktiviert sich der Optimierer dieses Moduls und reduziert aufgrund seiner Funktionsweise die Spannung.
Dies sorgt für eine Reduktion der Spannung in dem anderen parallel geschalteten Strang, was zur Leistungsreduktion führt.
Daher ist eine Parallelschaltung nur dann zu empfehlen, wenn es zu keiner inhomogenen Einstrahlung kommt.
Sollte es dennoch zu problematischen (von inhomogener Einstrahlung betroffenen) Parallelschaltungen kommen, sollten diese problematischen Module auf einen gesonderten MPP gelegt werden. Dieser Strang kann dann mit BRC Optimierern ausgestattet werden.
Auch an Bestandanlagen kann der BRC Optimierer nachgerüstet werden, solange die Module und der Wechselrichter geeignet sind.
Unter dem folgenden Link können Planungsanfragen gestellt werden. Dazu einfach unter Kategorie „Planungsanfrage“ auswählen.
Kontakt – BRC Solar GmbH (brc-solar.de)
Um die Zahl der Anfragen gering zu halten, empfehlen wir dir zunächst unser Planungstool zu nutzen:
Planungstool – BRC Solar GmbH (brc-solar.de)
Gerne kannst du dich auch zu einem unserer Webinare anmelden und persönlich mit uns sprechen. Die Möglichkeit zur Anmeldung findest du hier:
Da ein Optimierer die Spannung im Bedarf reduziert, ist im Besonderen auf die Einhaltung der Mindestspannung des Wechselrichters zu achten. Es sollte kein Strang auf absolutes Minimum geplant werden, da auch Temperatureinflüsse die Spannung des Strangs beeinträchtigen können.
Um sicherzugehen, empfehlen wir dir unser Planungstool zu verwenden. Hier wird im Besonderen darauf geachtet, ob im Worst Case die Mindestspannung des Wechselrichters, auch bei aktivierten Optimierern eingehalten wird. Das Planungstool findest du hier:
9 Probleme mit einer bestehenden Anlage
Für den Fall eines Defekts an Optimierern bitten wir den Installateur, direkt mit uns Kontakt aufzunehmen. Vielleicht können wir das Problem lösen, ohne dass die Optimierer demontiert werden müssen. Dazu musst du das Formular unter dem folgenden Link ausfüllen und als Kategorie „Problem mit einer bestehenden Anlage“ auswählen:
Kontakt – BRC Solar GmbH (brc-solar.de)
Sobald wir vermuten, dass es sich bei den Optimierern um defekte Geräte handelt, bitten wir dich dies mit deinem Großhändler zu besprechen. Dazu erhältst du von uns ein RMA-Dokument, welches bei der Rücksendung der Optimierer dem Paket beigelegt werden muss.
Die vermeintlich defekten Geräte werden bei uns in Ettlingen geprüft. Sobald wir das Ergebnis der Prüfung haben, wirst du direkt kontaktiert.
Sollten die Geräte tatsächlich defekt sein, erhältst du über den Großhandel eine Gutschrift für den Ersatz der Optimierer.
Sollten die Geräte jedoch einwandfrei funktionieren, werden wir diese an dich zurück versenden.
