FONCTIONNEMENT
DE L'OPTIMISEUR
DE PUISSANCE
Irradiation réduite de votre installation photovoltaïque?
Nous avons la solution!
Voici la vidéo d’introduction
Si un ou plusieurs modules sont ombragés, le courant qu'ils peuvent produire diminue. Comme les autres modules sont connectés en série, ils sont également limités à ce courant réduit.
➤ Votre installation photovoltaïque produit moins d'énergie.
Solution :
Votre optimiseur BRC adapte le courant des modules ombragés à celui des autres modules afin de rétablir le rendement maximal.
Recommandation :
Vous pouvez équiper soit tous les modules de la chaîne concernée (optimisation complète), soit uniquement les modules susceptibles d'être ombragés (optimisation partielle) avec des optimiseurs BRC.
Des modules orientés différemment au sein d'une même chaîne reçoivent des niveaux d'ensoleillement différents au cours de la journée et produisent donc des courants différents. Étant connectés en série, l'ensemble de la chaîne est limité par la partie la moins performante.
➤ Votre installation photovoltaïque produit moins d'énergie.
Solution :
Votre optimiseur BRC compense les performances des modules les moins exposés afin de permettre aux autres modules de fonctionner avec un rendement optimal.
Recommandation :
Équipez tous les modules de la chaîne concernée avec des optimiseurs BRC (optimisation complète).
Des modules présentant des angles d'inclinaison différents au sein d'une même chaîne reçoivent des niveaux d'ensoleillement différents au cours de la journée et produisent donc des courants différents. Étant connectés en série, l'ensemble de la chaîne est limité par la partie la moins performante.
➤ Votre installation photovoltaïque produit moins d'énergie.
Solution :
Votre optimiseur BRC compense les performances des modules les moins exposés afin de permettre aux autres modules de fonctionner avec un rendement optimal.
Recommandation :
Équipez tous les modules de la chaîne concernée avec des optimiseurs BRC (optimisation complète).
Notre gamme de produits
pour vos besoins

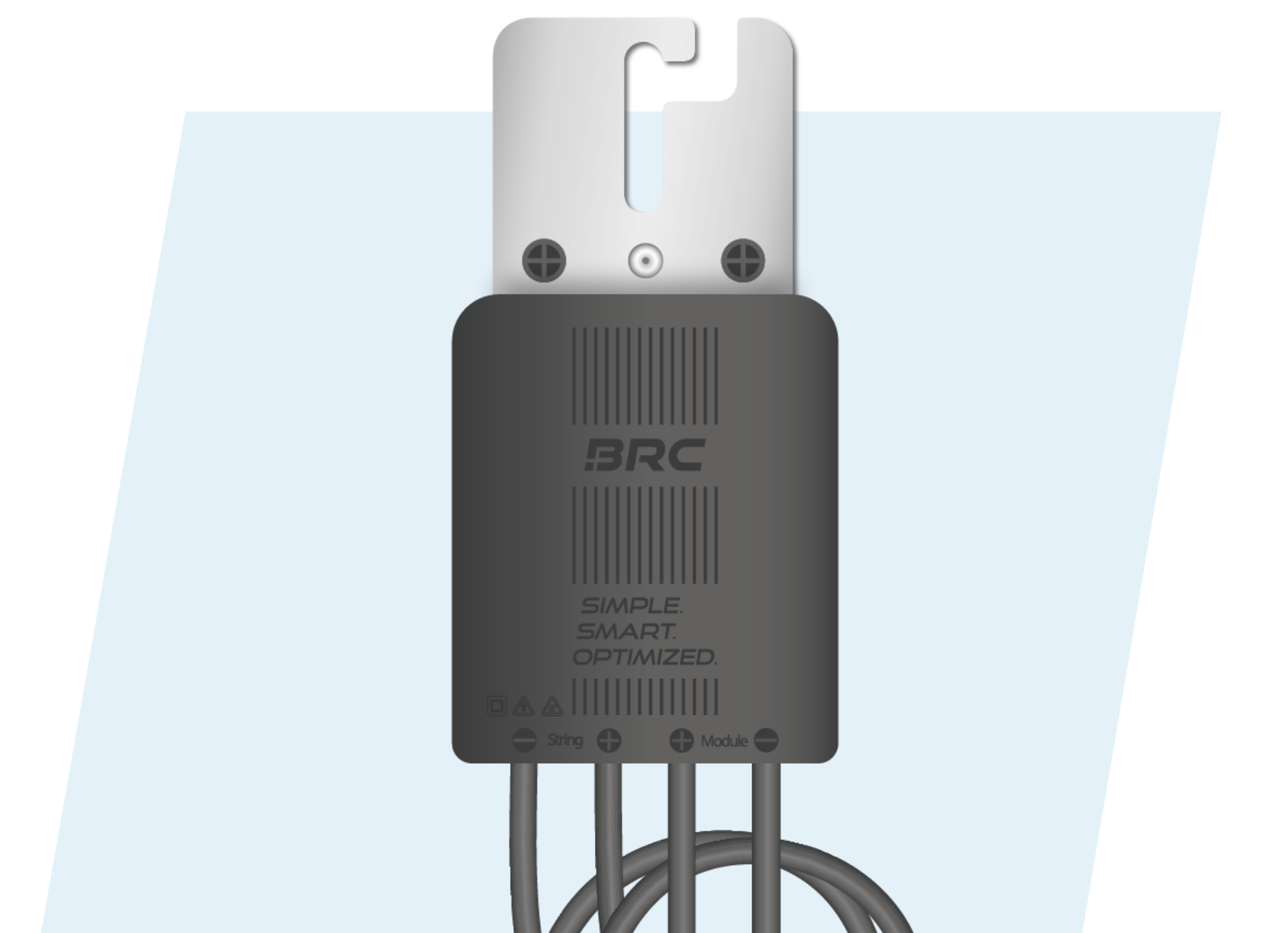

Power Optimizer
M600-E
Le successeur de
l’optimiseur M500
sans fonction de surveillance
Système M605-M avec surveillance
Les avantages éprouvés des optimiseurs BRC sont complétés par la fonction de surveillance
Power Optimizer
M700-E
L’extension performante
de notre gamme d’optimiseurs
sans fonction de surveillance
Compatibilité
Nous avons l’optimiseur adapté à votre onduleur
FONCTIONNEMENT
Ci-après, le fonctionnement de nos optimiseurs de performance est illustré à l’aide d’une situation d’ombrage:
Voici la vidéo:
comparaison des données en temps réel avec et sans optimiseur de puissance
Les installations modernes ont la possibilité de déconnecter le module partiellement ombragé du circuit électrique afin que les autres modules ne soient pas affaiblis. Cependant, cela pose le problème des points chauds, qui peuvent endommager ou détruire les modules.
Avec l’optimiseur de puissance BRC, les points chauds sont éliminés et l’énergie restante du module partiellement ombragé est utilisée malgré l’ombre, ce qui permet d’exploiter le rendement énergétique maximal de l’installation.
Erklärung für PV-Experten
En examinant la situation électrotechnique dans des conditions d’éclairage optimales, on peut constater qu’un module peut produire 400 W dans l’exemple. La tension est de 40 V par module et le courant de chaîne est de 10 A dans l’ensemble du système.
Cependant, si de l’ombre tombe sur le module, la puissance diminue en conséquence. Dans notre exemple (voir à droite), l’ombrage est de 50 %, ce qui fait chuter le courant de chaîne à 5 A. Comme l’intensité du courant diminue, la puissance diminue également:
P (puissance) = U (tension) × I (courant)
Comme tous les modules d’une chaîne sont connectés en série, le courant de chaîne est maintenant de seulement 5 A pour tous les modules. La raison en est le comportement du courant dans un circuit en série
I total = I₁ = I₂ = …
La formule montre que le courant est le même à chaque point du circuit, c’est-à-dire que le courant de chaîne est déterminé par le module le plus faible. Dans ce cas, I total est donc de 5 A.
Les onduleurs modernes peuvent contourner ce problème en activant les diodes de dérivation des modules. Lorsqu’une diode de dérivation est activée, la chaîne de cellules ombragée fournit son courant maximal possible et la différence par rapport au courant de chaîne circule à travers la diode de dérivation.
I total = I chaîne de cellules + I diode
En mode dérivation, un courant continue de circuler à travers la cellule ombragée, ce qui la chauffe. Cela crée un point chaud sur la cellule ombragée. Ce point chaud peut, selon sa durée et son intensité, endommager le module ou, dans le pire des cas, le détruire. De plus, les diodes de dérivation peuvent être surchargées et détruites si elles sont activées trop fréquemment.
L’utilisation de nos optimiseurs de puissance BRC permet de prévenir tous ces problèmes.
L’optimiseur de puissance est connecté en parallèle au module. En cas d’ombre, il est automatiquement activé par l’onduleur, de manière comparable à une diode de dérivation. Lors de son activation, l’optimiseur de puissance réduit la tension de sortie et augmente le courant de sortie afin qu’il corresponde au courant de chaîne. Ainsi, l’optimiseur de puissance BRC peut continuer à injecter la puissance disponible du module dans le système PV.
Dans l’exemple, l’optimiseur de puissance BRC convertit la tension du module de 40 V et le courant du module de 5 A en une tension de sortie de 20 V et un courant de chaîne de 10 A. En conséquence, le courant de chaîne total est à nouveau de 10 A dans toute la chaîne et chaque module peut fournir 10 A. La tension du module partiellement ombragé a certes diminué, mais cela n’affecte pas la tension des autres modules.
I total = I₁ = I₂ = …
U total = U₁ + U₂ + …
Le rendement énergétique est maximisé. Le problème des points chauds est également résolu, car l’optimiseur fait fonctionner le module ombragé à son point de fonctionnement maximal individuel, sans que la cellule ombragée ne fonctionne comme un consommateur et ne génère de pertes de puissance.
