1 Fonctionnement de l’optimiseur

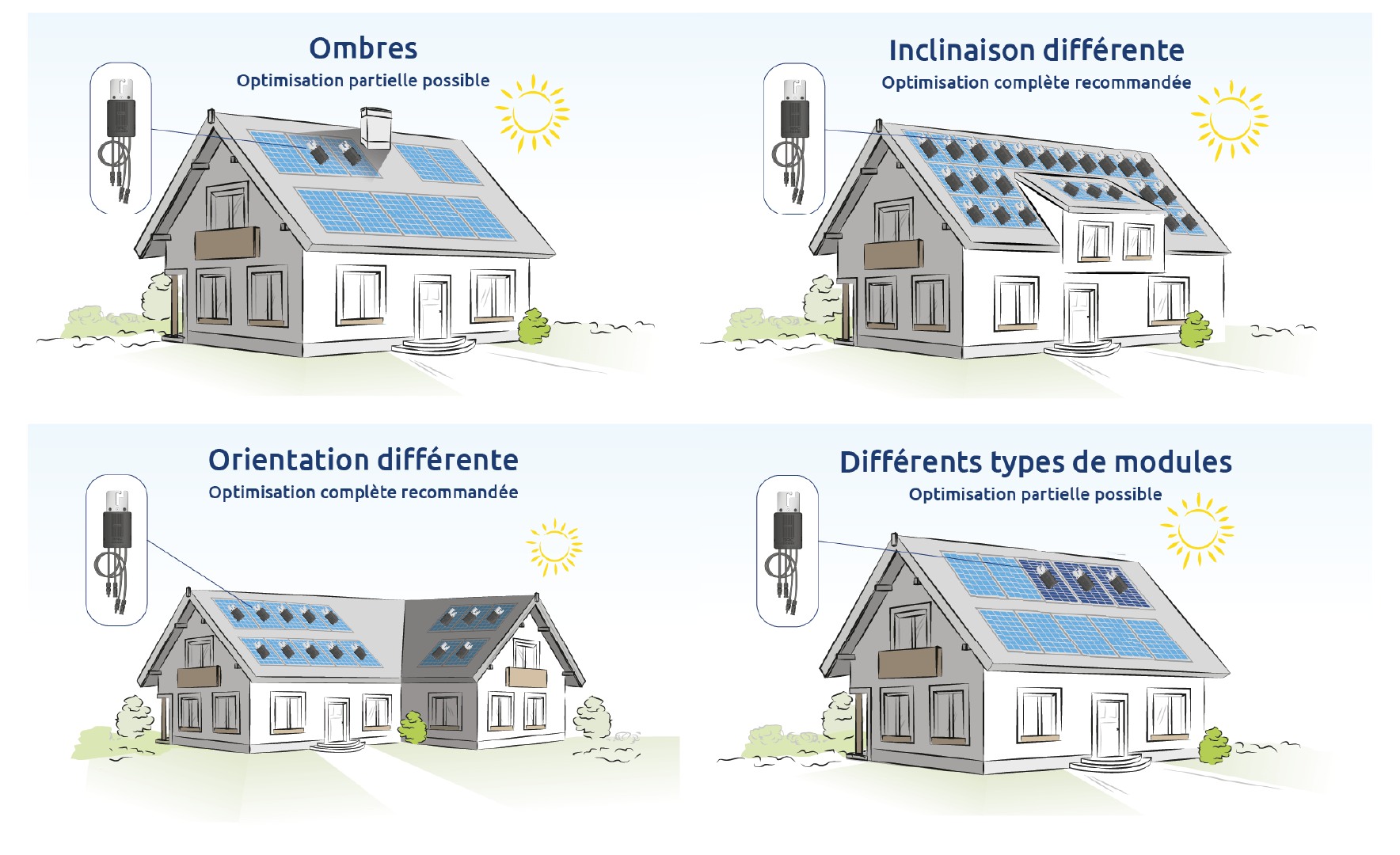

Les optimiseurs résolvent le problème des différences d’irradiation au sein d’une chaîne. Concrètement, cela concerne les ombrages, les orientations ou inclinaisons différentes des modules, ainsi que l’utilisation de différents types de modules.
Lorsque, au sein d’une chaîne, certains modules sont exposés à une irradiation solaire plus faible (par exemple en raison d’un ombrage), ces modules produisent un courant plus faible. La tension du module reste toutefois inchangée. En raison de la diminution du courant, la puissance du module diminue (P = U × I).
Réaction 1:
Dans un circuit en série, le courant est identique en tout point. Le module produisant un courant plus faible limite donc les autres modules de la même chaîne, qui pourraient normalement produire un courant, et donc une puissance, plus élevés.
Réaction 2:
Les onduleurs avec un suivi global du point de puissance maximale (MPP) veillent à ce que les modules produisant un courant plus faible soient contournés par l’activation des diodes de dérivation (by-pass) du module. Cela signifie que les modules, ou des parties de modules, qui produisent un courant plus faible en raison d’une irradiation réduite sont retirés du système.
Avantage: les modules restants ne sont plus pénalisés et peuvent à nouveau injecter leur pleine puissance dans le système.
Inconvénient: les modules contournés ne peuvent plus injecter dans le système l’énergie qu’ils pourraient pourtant fournir malgré les contraintes (perte de puissance). Comme cette énergie ne peut pas être injectée et circule à travers les diodes de dérivation à l’intérieur du module, elle est transformée en chaleur. Cela se manifeste par l’apparition de points chauds (« hotspots ») sur les cellules du module concerné. La formation de hotspots sur les cellules peut souvent conduire, avec le temps, à leur détérioration voire à leur destruction, ce qui peut affecter de manière significative les performances des modules à long terme.
Afin de contrer ces limitations, nous avons développé nos optimiseurs de puissance BRC. Ils résolvent l’ensemble des problèmes mentionnés de la manière la plus efficace. Vous obtenez ainsi toujours un rendement maximal, même sur des installations de toiture complexes.
Vous trouverez de plus amples informations sur les cas d’application dans notre série de vidéos via le lien suivant:
https://www.youtube.com/playlist?list=PL6AuvlotuhZ24cln9I7wGvmwmJEfYxbCe
Notre optimiseur est un circuit électronique de puissance capable d’ajuster le rapport courant/tension d’un module de manière à ce qu’un module exposé à une irradiation plus faible, et produisant donc un courant plus faible, soit élevé au même niveau de courant que les autres modules de la chaîne. L’optimiseur réalise cela grâce à ce que l’on appelle un abaisseur de tension (buck converter). Celui-ci réduit la tension afin d’augmenter proportionnellement le courant en sortie jusqu’au niveau de la chaîne. Cela garantit qu’aucun module ne freine les autres. En contrepartie, la tension du module est réduite, ce qui entraîne une tension de chaîne légèrement plus faible lorsque l’optimiseur fonctionne. Ce mécanisme permet à chaque module de continuer à contribuer à la production d’énergie et de générer plus d’énergie qu’en l’absence d’optimiseur.
Pour simplifier le tout, voici un exemple:
Comment le Power Optimizer est-il connecté?
Le branchement de l’optimiseur se fait simplement et rapidement grâce au plug-and-play. Vous trouverez un tutoriel étape par étape dans notre vidéo:
2 Questions générales sur nos optimiseurs
3 Questions spécifiques sur le M500
4 Questions spécifiques sur le Power Optimizer M600-E
5 Questions spécifiques au système M600‑M

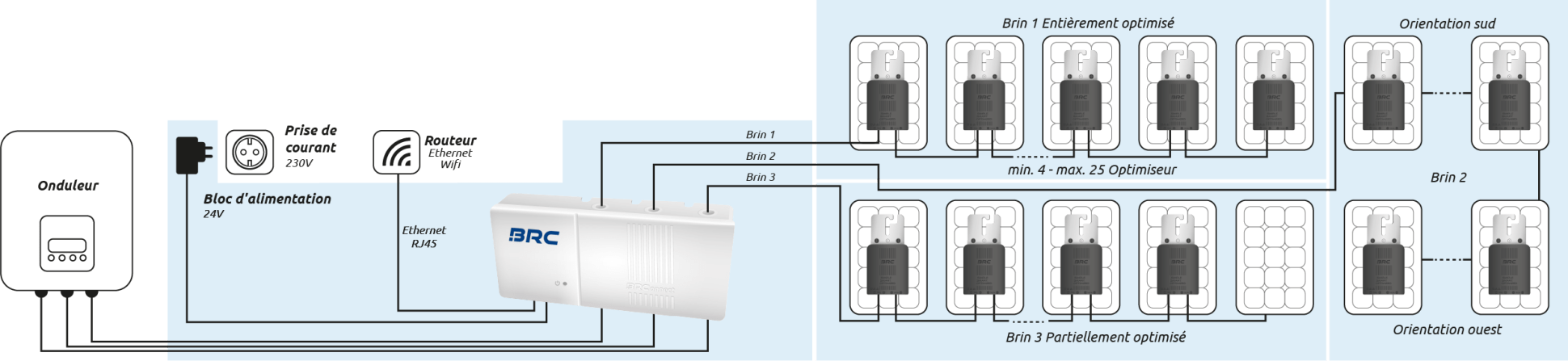

Avec le système M600‑M, il est également possible d’équiper seulement une partie de l’installation. Toutefois, il faut un minimum de 4 optimiseurs et un maximum de 25 optimiseurs par chaîne pour garantir une transmission de données optimale.
6 Installation des optimiseurs
7 Compatibilités onduleurs / modules
8 questions de planification
Cela dépend toujours de la conception de l’installation et de la pertinence de l’utilisation. Il est important de toujours tenir compte du dimensionnement de chaque string.
– En présence de modules ombragés dans un string:
Il suffit d’optimiser uniquement les modules ombragés. Les modules soumis à de l’ombrage doivent toujours être équipés d’optimiseurs.
Règle empirique: Dès une heure d’ombre par jour, les diodes bypass des modules peuvent s’activer, ce qui peut entraîner la formation de points chauds (hot spots) sur les cellules individuelles.
– En cas d’orientations différentes au sein d’un même string:
Lorsque les modules sont installés sur des toitures avec des orientations différentes, l’utilisation d’optimiseurs est généralement pertinente.
Si environ 80 % des modules sont orientés dans une même direction, il suffit d’équiper les 20 % restants d’optimiseurs.
En revanche, en cas de répartition plus marquée ou d’orientations très hétérogènes, il est recommandé de procéder à une optimisation complète du string.
Cas particulier : côté nord et côté sud sur un même string :
Dans ce cas, il suffit d’équiper uniquement les modules du côté nord avec des optimiseurs.
– En cas de pentes différentes au sein d’un même string:

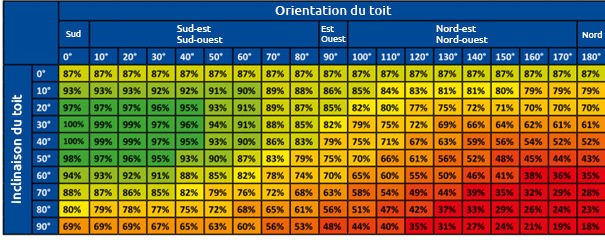

L’utilisation d’optimiseurs est pertinente dès qu’une différence de rendement d’au moins 5 % (voir tableau) est présente. Si environ 80 % des modules ont la même inclinaison, il suffit d’équiper les 20 % restants d’optimiseurs.
En cas de différences plus importantes, il est recommandé de procéder à une optimisation complète du string.
Les lignes du graphique représentent différentes inclinaisons de toiture à partir de 0° (0° = horizontal).
Les colonnes du graphique représentent différentes orientations à partir de 0° (0° = orientation parfaite vers le sud).
– En cas de différents types de modules :
Équipez toujours les modules dont le courant MPP est inférieur à celui des autres modules.
Le nombre minimum d’optimiseurs pour les optimiseurs sans option de monitoring (gammes M500 et Mxxx-E) est de 1 optimiseur.
Lors de l’utilisation des optimiseurs M600-M avec option de monitoring, il faut veiller à ce que minimum 4 optimiseurs par string soient installés pour garantir une transmission de données fiable vers le BRConnect.
